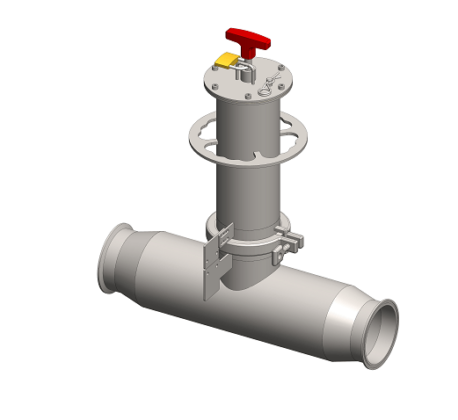

Séparateur magnétique à débit MF – Spécial

Séparateur magnétique à débit MF – Spécial

MF 100/1-CL10-K-80-S-P-MODEL 1 – 51992
Ce séparateur a été conçu pour être utilisé dans des mélanges semi-liquides ou dans des mélanges liquides denses qui pourraient boucher les séparateurs à débit classiques équipés de plusieurs tubes magnétiques fins. Il trouvera ses applications dans l’industrie alimentaire ou dans l’industrie de la viande. Le corps du séparateur ne contient qu’un seul tube magnétique de 60 mm de diamètre et toute la matière à séparer s’écoule autour de ce tube – il s’agira par exemple de viande grossièrement hachée et de d’abats. Le séparateur ne contient pas de labyrinthe d’écoulement, le flux de matière sera donc fluide. Ce séparateur peut être installé sur un réseau de tuyauterie sous pression où la pression sera de maximum 10 bars. Sur sa partie haute, le composant magnétique est équipé d’un cadenas qui empêchera tout retrait non-autorisé du tube magnétique et ce, même lorsque de la matière s’écoule dans la tuyauterie.

En savoir plus

Propriétés techniques du séparateur

  • 100 – diamètre intérieur de l’entrée et de la sortie : 100 mm
  • 1 / une seule paroi
  • CL – mode de raccordement à la tuyauterie : à l’aide d’un système de fixation CLAMP
  • 10 – pour une tuyauterie où la pression est de maximum 10 bars
  • K – les parties qui sont en contact avec la matière à séparer sont fabriquées en acier inoxydable 1.4404 très résistant.
  • 80 – résistance thermique allant jusqu’à 80 °C
  • S – joint en silicone
  • P – le traitement de surface du séparateur est réalisé par sablage, seuls les tubes de recouvrement sont polis
  • Induction magnétique au niveau de la paroi : 10.500 G
  • Force d’adhérence au niveau de la paroi : 114 N

Spécifications techniques de base MF-Special

Équipement magnétique

  • Aimants NdFeB très puissants, dans des tubes de recouvrement
  • Aimant Ø59

Résistance thermique du matériau magnétique

  • Standard : jusqu’à 80 ˚C

Système de noyau magnétique dans les tubes

  • Noyaux fermés dans des tubes, les noyaux sont glissés verticalement dans le composant.

Matériau du séparateur

  • Norme : acier inoxydable 1.4404 / AISI 316L

Matériau et composants du joint de corps

  • Norme : qualité du joint en silicone en fonction de la tâche de séparation et des conditions de fonctionnement

Finitions de surface

  • Surfaces extérieures du corps et des composants du séparateur : sablage à la machine avec un composé céramique fin.
  • Surface extérieure des tubes de recouvrement : grenaillée à la machine avec un mélange de céramique fine.
  • Surfaces intérieures du corps nettoyées technologiquement, non modifiées mécaniquement,

Éléments de connexion

  • Méthode de raccordement au tuyau à l’aide du système de raccordement CLAMP

Traitement de l’ingénierie

  • Tous les travaux d’usinage sont effectués sur les machines de notre propre base de production et de notre propre technologie d’ingénierie MAGSY CZ.

Soudures de pièces

Réalisé conformément aux exigences des normes technologiques actuelles pour le soudage des matériaux en acier inoxydable. La haute qualité de la production est garantie par un contrôle exigeant de la production des soudures.
