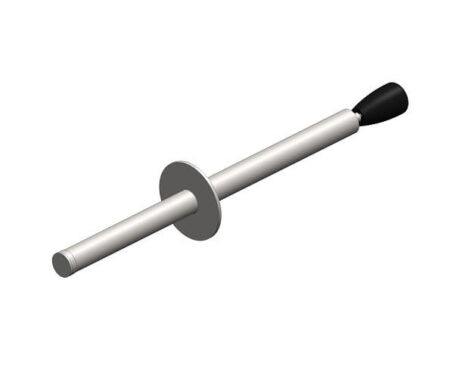

Tige d’essai magnétique

Les tiges d’essai magnétiques sont un sous-groupe indépendant dans la catégorie des tiges magnétiques. Les tiges d’essai magnétiques ne sont pas utilisées pour séparer des impuretés Fe. Il s’agit en effet d’un excellent instrument permettant de vérifier/tester que la matière testée contient effectivement des impuretés métalliques-magnétiques.

En savoir plus

Ce test est réalisé en plongeant la tige d’essai dans la matière contrôlée (qu’elle soit sèche ou liquide) et en réalisant ensuite des mouvements circulaires pour vérifier que la matière contient effectivement des impuretés magnétiques qui se fixent sur la moitié inférieure/fonctionnelle de la tige.



Principaux avantages des tiges magnétiques :

  • Une puissance magnétique suffisante permettant de tester les impuretés magnétiques.
  • La possibilité de les utiliser dans toutes les matières. Elles ont été conçues aussi bien pour les substances sèches que pour les substances liquides.
Le noyau magnétique de la tige d’essai magnétique est équipé d’aimants néodymes NdFeB très puissants. Le noyau magnétique coulisse à l’intérieur du tube, en faisant des mouvement aller-retour entre la partie inférieure et la partie supérieure. La tige terminée par une poignée est utilisée pour faire coulisser le noyau. Si le noyau magnétique se trouve dans la partie inférieure/fonctionnelle de la tige, cette dernière est active et les impuretés se fixeront sur la surface de la tige – plus précisément sur sa moitié inférieure, fonctionnelle.
Si le noyau magnétique est placé dans la partie supérieure de la tige, la partie inférieure de la tige ne sera plus magnétique et les impuretés magnétiques qui s’y étaient précédemment accumulées tomberont automatiquement. La collerette de séparation qui se trouve au centre de la tige empêche les impuretés de remonter de la partie inférieure vers la partie supérieure de la tige.

Le principe de nettoyage de la tige d’essai consiste donc à tirer sur la poignée en plastique pour faire tomber les impuretés qui se sont accumulées sur la surface de la partie inférieure de la tige.

En standard, la société MAGSY propose deux types de tiges d’essai magnétiques.

Sur les deux types de tiges, la longueur magnétique fonctionnelle est de 140 mm.

  • MTT de 20 mm de diamètre ; induction magnétique d’environ 5500 G
  • MTT de 30 mm de diamètre ; induction magnétique d’environ 6500 G

(propriétés magnétiques = mesuré sur la surface du noyau magnétique)

Spécification technique fondamentale des tiges d’essai magnétiques MTT

Équipement magnétique

  • Aimants NdFeB très puissants
  • Aimant anneau extérieur Ø = 19 mm ou 29 mm
  • Tige extérieure Ø = 20 mm ou 30 mm
  • Résistance thermique du matériau magnétique : en standard jusqu’à 80 °C

Puissance magnétique

  • Tige de 20 mm de diamètre = 5500 G, Tige de 30 mm de diamètre = 6500 G. Mesuré sur la surface du noyau magnétique.

Système

  • Noyau magnétique enfermé dans la tige, le noyau peut coulisser vers le haut et vers le bas

Réalisation des tiges

  • Tige fermée, la paroi du tube a été usiné pour avoir une épaisseur maximale de 0,6 mm

Matériau des tiges

  • En standard : acier inoxydable 1.4301 / AISI 304.

Matériau de la poignée

  • Plastique dur

Traitements de surface

  • La surface extérieure de la tige a été polie

Finition mécanique

Tous les usinages et finitions mécaniques sont réalisés dans notre propre base de production et sur des équipements technologiques mécaniques de la société MAGSY CZ, sur nos propres machines, sur le parc de machines modernes de la société MAGSY CZ.
