Séparateur magnétique avec grilles coulissantes MSV – EKO

Séparateur magnétique avec grilles coulissantes MSV – EKO

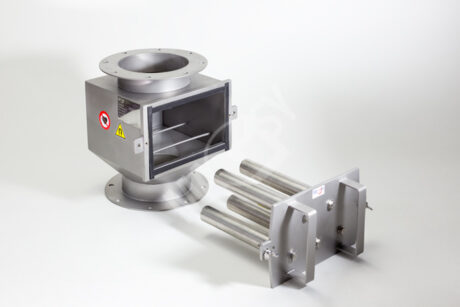

Le séparateur magnétique MSV – EKO est la version la plus simple du séparateur à grilles MSV. En termes de structure, le séparateur magnétique MSV – EKO découle du type MSV – Classic, mais sa conception a été simplifiée. La grille magnétique a certes un labyrinthe de chute, mais la grille n’est composée que de tiges magnétiques fermées et non pas de tubes comportant des noyaux pouvant être sortis.

Le séparateur magnétique MSV – EKO est principalement destiné aux clients qui ne sont pas très difficiles et qui n’exigent pas un système de nettoyage de la grille magnétique qui soit confortable. Le niveau de prix du séparateur magnétique MSV – EKO correspond à la simplicité de sa réalisation et il est le plus bas de tous les groupes de séparateurs MSV.

En savoir plus

Taille des différents modèles et résolution du séparateur

Le séparateur MSP-UP pourra être raccordé à une tuyauterie de section circulaire ou à une tuyauterie de section carrée.

En standard, le séparateur magnétique MSV – EKO n’est fabriqué que dans les modèles et tailles suivants :

  • Pour une tuyauterie circulaire ayant un diamètre de : 100 à 200 mm

Le séparateur magnétique MSV – EKO n’est fabriqué qu’avec un seul niveau d’équipement magnétique et ce, avec la puissance magnétique suivante : Induction magnétique de 8900 +/- 500 G et 108 +/-10 N, mesuré sur la surface de la tige magnétique.

Principaux avantages du séparateur MSV – EKO :

  • Une séparation fiable – un labyrinthe formé de deux étages de grilles.
  • Un haut niveau de séparation – emploi d’aimants néodymes NdFeB très puissants et réduction des pertes de force magnétique en usinant précisément la tige recouvrant le noyau à une épaisseur maximale de 0,6 mm.
  • Un haut niveau de finition mécanique – emploi des meilleurs matériaux, haute précision en termes de finition, résistance, durabilité, préparation au montage
  • Catégorie de prix « Low-cost » compte tenu de la simplicité de la structure.

Le désavantage réside dans l’inconfort du système de nettoyage des tiges magnétiques pour en retirer les impuretés Fe.

Le composant séparateur du modèle MSV-EKO est formé par des tiges magnétiques fermées qui sont fixées à la paroi avant et porteuse du coffret du séparateur. L’intégralité de la grille peut être sortie du coffret, mais il n’est pas possible de sortir les différents noyaux.

Le nettoyage de la grille magnétique est un nettoyage uniquement manuel et il consiste à nettoyer progressivement (retirer) les impuretés Fe qui se sont accumulées à la surface des tiges magnétiques et ce, en surmontant la force magnétique des tiges.

Cette procédure de nettoyage est cependant beaucoup moins confortable que celle qui est à réaliser sur les séparateurs MSV-Classic ou MSV-UP. Lors du nettoyage de la grille, il conviendra également d’être très prudent du point de vue de la sécurité du travail (une manipulation imprudente = risque de blessures au niveau des doigts de la main).

Spécification technique fondamentale des séparateurs MSV-EKO

Équipement magnétique

  • Aimants NdFeB très puissants placés dans des tiges magnétiques fermées
  • Aimant cylindre de Ø = 29 mm, Tige extérieure de Ø = 31 mm
  • Résistance thermique du matériau magnétique : en standard uniquement jusqu’à 80 °C

Puissance magnétique

  • Un seul niveau de 8900 +/-500 G // 108 +/-10 N, mesuré sur la surface de la tige

Système de grilles

  • Grille stationnaire pouvant être sortie, noyaux magnétiques ne pouvant pas être sortis>

Labyrinthe de chute

  • Grille magnétique sur deux étages

Matière du coffret, des grilles

  • En standard : uniquement de l’acier inoxydable 1.4301 / AISI 304

Matière de la porte

  • En standard : tôle d’inox dont la qualité dépendra du coffret

Matière du joint du coffret

  • En standard : joint en caoutchouc dont la qualité dépendra de l’opération de séparation à réaliser et des conditions d’exploitation
  • En option : joint alimentaire conforme à une utilisation dans l’industrie alimentaire
  • Tous les matériaux sont certifiés et ont une qualité qui répond aux exigences des normes européennes.

Traitements de surfacey

  • Surfaces extérieures du coffret : grenaillage mécanique à l’aide d’un mélange céramique.
  • Surface extérieure des tiges : sans traitement, ou polissage en option.
  • Les surfaces intérieures du coffret sont mécaniquement grenaillées. Pour l’industrie alimentaire, les recoins et les soudures situés à l’intérieur du coffret sont traités conformément aux exigences définies par les normes alimentaires (en option).

Éléments de raccordement

  • En standard uniquement une bride. Les contre-brides sont fournies avec le produit.

Finition mécanique

Tous les usinages et finitions mécaniques sont réalisés sur les machines de notre propre base de production et sur des équipements technologiques mécaniques de la société MAGSY CZ.

Soudures des composants

Elles sont réalisées conformément aux exigences des normes techniques en vigueur et applicables au soudage de matériaux inox. Le contrôle de sortie très strict appliqué aux soudures garantit un résultat de haute qualité.



Demandez plus d´info!

Nous produisons sur mesure.
